什么會對電源適配器產生干擾呢?

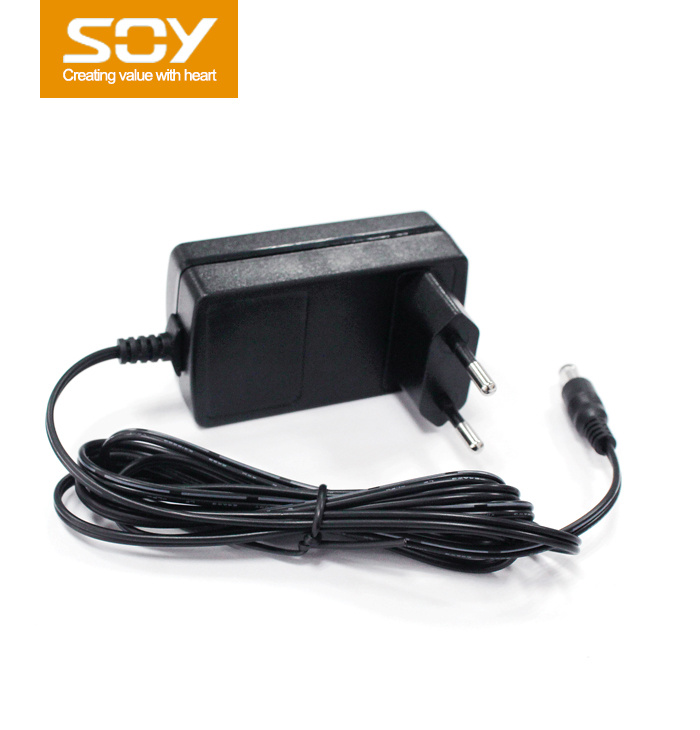

大家肯定都清楚電源適配器在消費類電子產品中應用非常廣泛，提供的輸出功率大多數都在100瓦以內，市場需求迅速增長。如電動自行車電池充電器、小尺寸液晶電視、筆記本電腦、打印機、DVD播放器和機頂盒等都有應用。早期的電源適配器大都選用線性變壓器，隨著消費類電子產品對電源適配器有高效率、寬輸入電壓范圍的要求，以及銅、鐵和人力成本的增加，這類電源適配器里面原來的線性變壓器大都逐漸被開關電源取代。但是大家知道是什么對電源適配器產生的干擾么?
減小高壓大電流線路特別是變壓器原邊與開關管、電源濾波電容電路所包圍的面積;減小輸出整流電路及續流二極管電路與直流濾波電路所包圍的面積;減小變壓器的漏電感、濾波電容的分布電容;采用諧振頻率高的濾波電容器等。
減小電源適配器的內部干擾，應從以下幾個方面入手：注意數字電路與模擬電路單點接地，大電流電路與小電流特別是電流、電壓取樣電路的單點接地，以減小共阻干擾、減小地環的影響;布線時注意相鄰線間的間距及信號性質，避免產生串擾;減小地線阻抗。對于靜電放電，采用TVS管及相應的接地保護，加大小信號電路與機殼等的距離，或選用具有抗靜電干擾的器件來解決。
對外部的抗干擾能力，如浪涌、雷擊，應優化交流輸入及直流輸出端口的防雷能力。對雷擊可采用氧化鋅壓敏電阻與氣體放電管等的組合方法來解決。
